Советы бывалых №3. Приемы работы при монтаже сетей. Часть 2

Кабель на основе витой пары

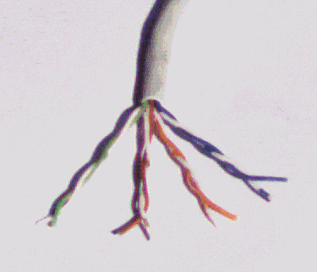

Кабель UTP Витая пара (UTP/STP, unshielded/shielded twisted pair) в настоящее время является наиболее распространенной в локальных сетях. Они различаются по категориям (в зависимости от полосы пропускания) и типу проводников (гибкие или одножильные). В кабеле 5-й категории, как правило, находится восемь проводников, перевитых попарно (то есть четыре пары). Данный тип кабеля используется в сетях Ethernet (10 Мбит/с) и Fast Ethernet (100 Мбит/с).

Для функционирования локальной сети на основе витой пары необходимо наличие концентратора, в котором соединяются кабели всех компьютеров. Это дает больше гибкости при создании сети, а также повышает ее надежность, т.к. при появлении проблем на любом отдельном участке, остальные будут нормально функционировать. Такая топология получила название "многолучевой звезды".

Для подключения кабеля используются разьемы RJ-45 устанавливаемые на обоих концах кабеля, который, подключается к сетевой карте компьютера и к концентратору (коммутатору или маршрутизатору - если хватит денег). Максимальная длина кабеля от компьютера до концентратора составляет 100 метров.

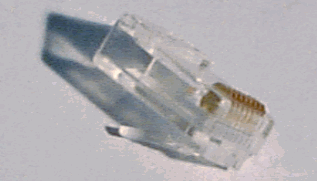

Разьем RJ-45 Для монтажа разъемов RJ-45 используются специальные обжимочные приспособления, различающиеся между собой количеством ножей (6 или 8) и размерами гнезда для фиксации разъема. В качестве примера рассмотрим монтаж кабеля 5-й категории на разъем RJ-45:
1. Аккуратно обрежьте конец кабеля. Торец кабеля должен быть ровным.

2. Используя специальный инструмент, снимите с кабеля внешнюю изоляцию на длину примерно 30 мм и обрежьте нить, вмонтированную в кабель (нить предназначена для удобства снятия изоляции с кабеля на большую длину). Любые повреждения (надрезы) изоляции проводников абсолютно недопустимы — именно поэтому желательно использовать специальный инструмент, лезвие резака которого выступает ровно на толщину внешней изоляции.

3. Аккуратно разведите, расплетите и выровняйте проводники. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку. Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A (рекомендуемый компанией Siemon) и T568B (рекомендуемый компанией AT&T и фактически наиболее часто применяемый).

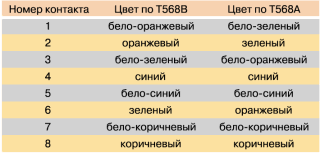

На разъеме RJ-45 цвета проводников располагаются так:
Расположение цветных жил на разьеме RJ-45 Проводники должны располагаться строго в один ряд, без нахлестов друг на друга. Удерживая их одной рукой, другой ровно обрежьте проводники так, чтобы они выступали над внешней обмоткой на 8-10 мм.

4. Держа разъем защелкой вниз, вставьте в него кабель. Каждый проводник должен попасть на свое место в разъеме и упереться в ограничитель. Прежде чем обжимать разъем, убедитесь, что вы не ошиблись в разводке проводников. При неправильной разводке помимо отсутствия соответствия номерам контактов на концах кабеля, легко выявляемого с помощью простейшего тестера, возможна более неприятная вещь — появление “разбитых пар” (splitted pairs).

Для выявления этого брака обычного тестера недостаточно, так как электрический контакт между соответствующими контактами на концах кабеля обеспечивается и с виду все как будто бы нормально. Но такой кабель никогда не сможет обеспечить нормальное качество соединения даже в 10-мегабитной сети на расстояние более 40-50 метров. Поэтому нужно быть внимательным и не торопиться, особенно если у вас нет достаточного опыта.

5. Вставьте разъем в гнездо на обжимочном приспособлении и обожмите его до упора-ограничителя на приспособлении. В результате фиксатор на разъеме встанет на свое место, удерживая кабель в разъеме неподвижным. Контактные ножи разъема врежутся каждый в свой проводник, обеспечивая надежный контакт.
